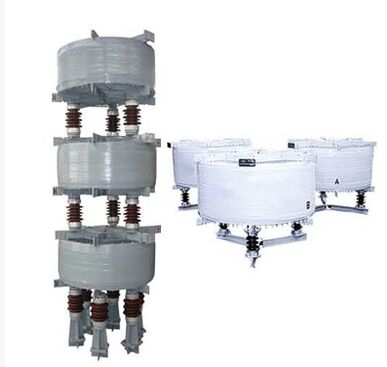

CKGKL系列高压空心电抗器
- 额定电压：
- 3～35KVAC 50/60HZ
- 额定电流：
- 1～5000kvar
- 产品优势：
- 适用于电厂、高压电力系统等
- 应用设备：
- 限流电抗器与电力系统串联,在电力系统发生故障时,用以限制短路电流。当线路发生短路时，限流电抗器利用其电抗器特性限制线路的短路电流在某一确定的限值内，以利开关设备顺利有效的切除故障。限流电抗器一般使用电抗值线性度较好的空心电抗器。限流电抗器可在长期额定电流下安全可靠的运行。故障情况下，其安匝数成数倍、几十倍的增加，但要求其阻值或限制短路电流的能力不能变小，因此，限流电抗器宜做成空心产品而非铁心产品。
相关产品
产品介绍
产品用途：
串联电抗器是电力系统无功补偿装置的重要配套设备。串联电抗器与并联电容器组串联后，能有效地抑制电网中的高次谐波，限制合
闸涌流及操作过电压，改善系统的电压波形，提高电网功率因数，对电力电容器及其它电力设备的安全运行起到了较大的作用。广泛涉及
电力、汽车、造船、冶金、化工、机械制造、造纸、煤炭、通讯、机场、电镀、大型场馆、高层建筑等场所和行业。
订货参数：
1. 系统额定电压及频率；
2. 配套电容器组额定容量及端电压；
3. 电抗器额定电抗或电抗率；
4. 电抗器安装方式；
5. 电抗器进出线夹角；
6. 其它特殊要求。

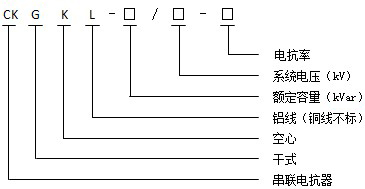

型号含义：
技术参数：
CKGKL 高压干式空心串联电抗器系列技术参数表 绝缘水平：LI75AC42
| 产品型号 | 并联 电容 器组 容量 （kVar） | 电容 额定 电压 （kV） | 额 定 电抗率 （%） | 额 定 端电压 （V） | 额定 电流 (A) | 额定 电感 （mH） | 短时 电流 2S (kA) | 外型尺寸 D×H(mm) | 重量 (kg) | 损耗 （kW） |
| CKGKL-12/10-6 | 600 | 11/√3 | 6 | 381.1 | 31.5 | 38.52 | 0.53 | φ750×510 | 98 | 0.61 |
| CKGKL-24/10-12 | 12/√3 | 12 | 831.4 | 28.9 | 91.67 | 0.25 | φ850×550 | 150 | 1.03 | |
| CKGKL-18/10-6 | 900 | 11/√3 | 6 | 381.1 | 47.2 | 25.68 | 0.71 | φ850×640 | 116 | 0.83 |
| CKGKL-36/10-12 | 12/√3 | 12 | 831.4 | 43.3 | 61.12 | 0.36 | φ900×530 | 172 | 1.40 | |
| CKGKL-24/10-6 | 1200 | 11/√3 | 6 | 381.1 | 63.0 | 19.26 | 1.05 | φ850×640 | 128 | 1.03 |
| CKGKL-48/10-12 | 12/√3 | 12 | 831.4 | 57.7 | 45.83 | 0.49 | φ900×510 | 194 | 1.73 | |
| CKGKL-30/10-6 | 1500 | 11/√3 | 6 | 381.1 | 78.7 | 15.41 | 1.32 | φ850×640 | 143 | 1.22 |
| CKGKL-60/10-12 | 12/√3 | 12 | 831.4 | 72.2 | 36.67 | 0.60 | φ1100×620 | 201 | 2.05 | |
| CKGKL-36/10-6 | 1800 | 11/√3 | 6 | 381.1 | 94.5 | 12.84 | 1.58 | φ850×640 | 165 | 1.40 |
| CKGKL-72/10-12 | 12/√3 | 12 | 831.4 | 86.6 | 30.56 | 0.73 | φ1100×620 | 219 | 2.35 | |
| CKGKL-42/10-6 | 2100 | 11/√3 | 6 | 381.1 | 110.2 | 11.01 | 1.84 | φ850×620 | 170 | 1.57 |
| CKGKL-84/10-12 | 12/√3 | 12 | 831.4 | 101.0 | 26.19 | 0.85 | φ1200×680 | 236 | 2.64 | |
| CKGKL-48/10-6 | 2400 | 11/√3 | 6 | 381.1 | 126.0 | 9.63 | 2.11 | φ850×620 | 174 | 1.73 |
| CKGKL-96/10-12 | 12/√3 | 12 | 831.4 | 115.5 | 22.92 | 0.96 | φ1200×650 | 253 | 2.91 | |
| CKGKL-54/10-6 | 2700 | 11/√3 | 6 | 381.1 | 141.7 | 8.56 | 2.37 | φ850×620 | 181 | 1.89 |
| CKGKL-54/10-6 | 12/√3 | 6 | 415.7 | 129.9 | 10.19 | 2.17 | φ850×660 | 187 | 1.89 | |
| CKGKL-108/10-12 | 12/√3 | 12 | 831.4 | 129.9 | 20.37 | 1.09 | φ1250×630 | 265 | 3.18 | |
| CKGKL-60/10-6 | 3000 | 11/√3 | 6 | 381.1 | 157.5 | 7.70 | 2.63 | φ850×620 | 186 | 2.05 |
| CKGKL-60/10-6 | 12/√3 | 6 | 415.7 | 144.3 | 9.17 | 2.42 | φ850×660 | 192 | 2.05 | |
| CKGKL-120/10-12 | 12/√3 | 12 | 831.4 | 144.4 | 18.33 | 1.20 | φ1300×640 | 295 | 3.44 | |
| CKGKL-12/10-1 | 3600 | 11/√3 | 1 | 63.5 | 189.0 | 1.07 | 4.73 | φ700×590 | 90 | 0.61 |
| CKGKL-72/10-6 | 11/√3 | 6 | 381.1 | 189.0 | 6.42 | 3.16 | φ900×580 | 198 | 2.35 | |
| CKGKL-72/10-6 | 12/√3 | 6 | 415.7 | 173.2 | 7.64 | 2.89 | φ900×600 | 207 | 2.35 | |
| CKGKL-144/10-12 | 12/√3 | 12 | 831.4 | 173.2 | 15.28 | 1.45 | φ1300×630 | 322 | 3.95 | |
| CKGKL-14/10-1 | 4200 | 11/√3 | 1 | 63.5 | 220.4 | 0.92 | 5.50 | φ700×560 | 97 | 0.69 |
| CKGKL-84/10-6 | 11/√3 | 6 | 381.1 | 220.4 | 5.50 | 3.68 | φ1000×530 | 217 | 2.64 | |
| CKGKL-84/10-6 | 12/√3 | 6 | 415.7 | 202.1 | 6.55 | 3.39 | φ1000×550 | 242 | 2.64 | |
| CKGKL-168/10-12 | 12/√3 | 12 | 831.4 | 202.1 | 13.10 | 1.68 | φ1300×610 | 351 | 4.43 | |
| CKGKL-16/10-1 | 4800 | 11/√3 | 1 | 63.5 | 251.9 | 0.80 | 6.30 | φ700×560 | 103 | 0.76 |
| CKGKL-96/10-6 | 11/√3 | 6 | 381.1 | 251.9 | 4.82 | 4.21 | φ1000×530 | 243 | 2.91 | |
| CKGKL-96/10-6 | 12/√3 | 6 | 415.7 | 230.9 | 5.73 | 3.86 | φ1000×550 | 262 | 2.91 | |
| CKGKL-192/10-12 | 12/√3 | 12 | 831.4 | 230.9 | 11.46 | 1.93 | φ1300×610 | 380 | 4.90 |
注:以上数据仅供参考,我司保留更改数据的权力。我司亦可根据用户要求提供非标准产品（请提供详细参数）。
