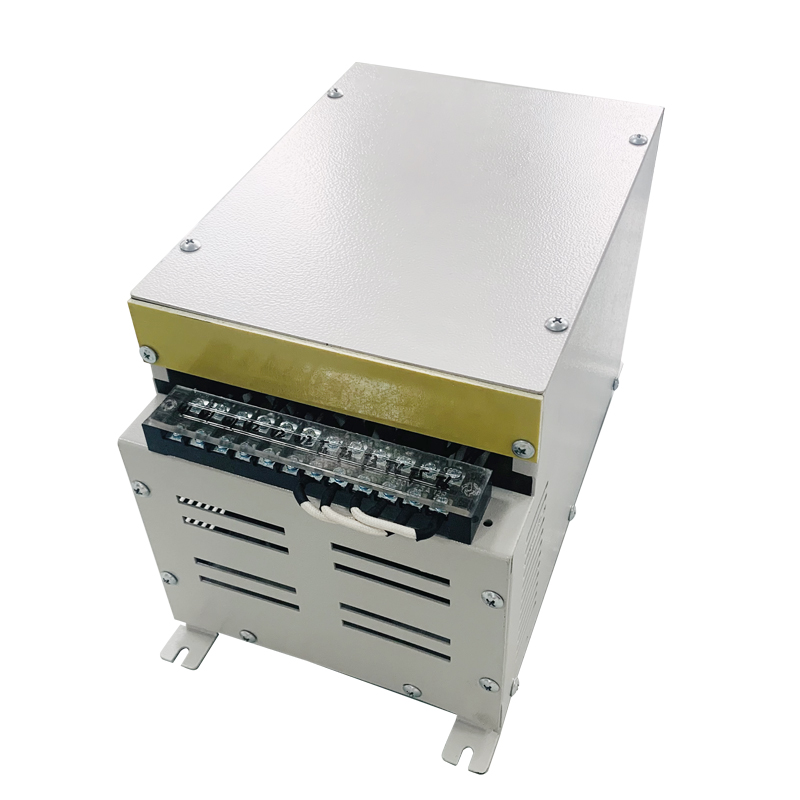

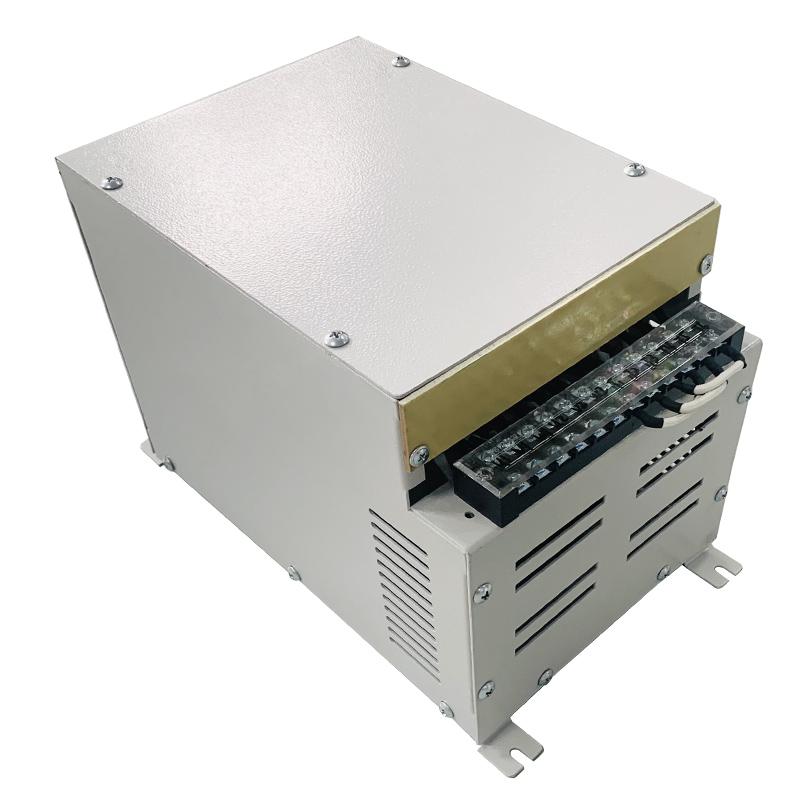

PHF系列无源谐波滤波器
- 额定电压：
- 380V-415VAC 50HZ
- 额定电流：
- 10A~480A
- 应用设备：
- ME-PHF无源谐波滤波器是由电抗器L和电容器C组合成的双调 谐滤波吸收电路，经过特殊的调整设计，可以有效的吸收过滤5 次及7次以上的谐波电流。滤波器性能随负载的变化而变化，满载额定负载情况下，YB-DHF 010 滤波性能 THDi≤10%，YB-DHF 005 滤波性能 THDi≤5%，部分负载情况下，THDi会有较高的数值，滤波特性会随着负载的增 大而变小。
相关产品
-
ME210系列单相单节电源滤波器 -
ME210T系列单相端子式电源滤波器 -
ME210TG系列单相导轨式电源滤波器 -
ME410系列单相双节电源滤波器 -
ME410TL系列单相双节电源滤波器 -
ME410T系列单相端子台式电源滤波器 -
ME410TG系列单相端子导轨式电源滤波器 -
ME430系列单相双节电源滤波器 -
ME710系列单相三节高性能型电源滤波器 -
ME710TG系列单相三节导轨式电源滤波器 -
ME710T系列单相三节端子式电源滤波器 -
ME100系列单节PCB板专用滤波器 -
ME110系列单节增强型PCB板专用滤波器 -
ME120系列双节PCB板专用滤波器 -
ME160系列通用型IEC插座电源滤波器 -
ME180系列单保险管型IEC插座电源滤波器 -
ME182系列双保险管型IEC插座电源滤波器 -
ME170系列单保险管及开关型IEC插座电源滤波器 -
ME172系列双保险管及开关型IEC插座电源滤波器 -
ME920系列变频器专用输入EMC滤波器 -
ME920T系列变频器专用输入EMC滤波器 -
ME920TR系列变频器端子台式输入EMC滤波器 -
单相交流电抗器 -
变频器专用输出端三相电抗器 -
变频器专用输入端三相电抗器 -
直流平波电抗器 -
低压三相串联电抗器 -
ME966L系列变频器输出正弦波滤波器 -
自愈式低压并联电容器 -
单相交流滤波电容器 -
常规型智能电容器 -
抗谐波型智能电容器 -
YB966L变频器专用正弦波滤波器 -
PHF系列无源谐波滤波器 -
交流直流电源滤波器
产品介绍
产品及应用
ME-PHF 无源谐波滤波器是由电抗器L和电容器C组合成的双调 谐滤波吸收电路，经过特殊的调整设计，可以有效的吸收过滤5次及7次以上的谐波电流。
滤波器性能随负载的变化而变化，满载额定负载情况下
ME-PHF 010 滤波性能THDi≤10% ME-PHF 005 滤波性能 THDi≤5%
部分负载情况下，THDi会有较高的数值，滤波特性会随着负载的增大而变小。

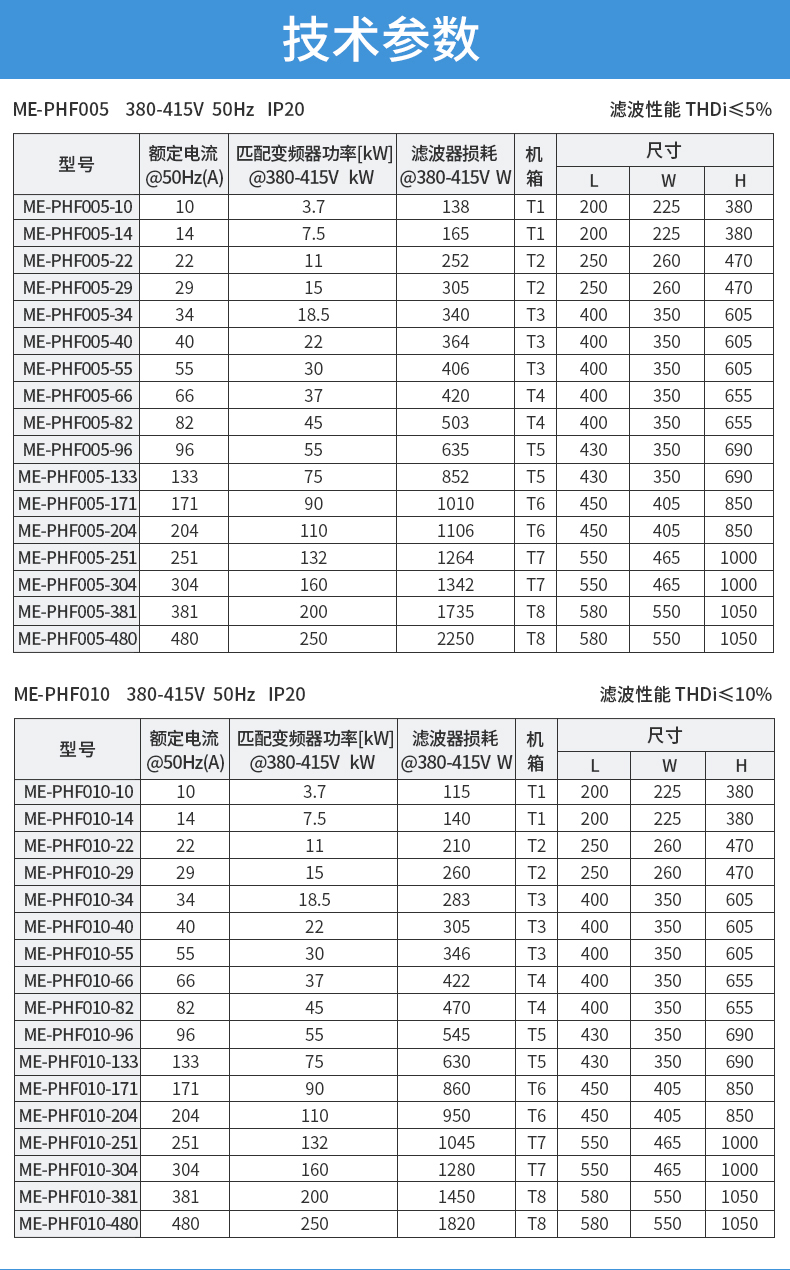

技术参数
滤波器额定工作电压: 380V-415VAC50Hz
电容额定电压 Urms: 540VAC
电容能承受峰值电压: 760VAC
电容工作温度: -40℃-85℃
防护等级: IP20
绝缘等级: F
热温度开关: Thermik
输出端子: DINKLE : PPAC series
