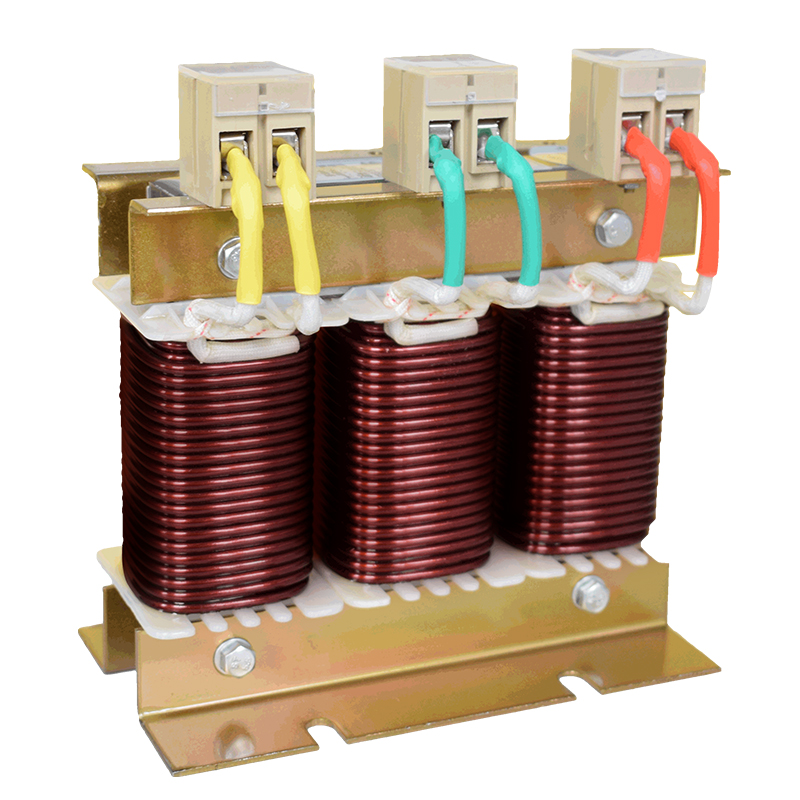

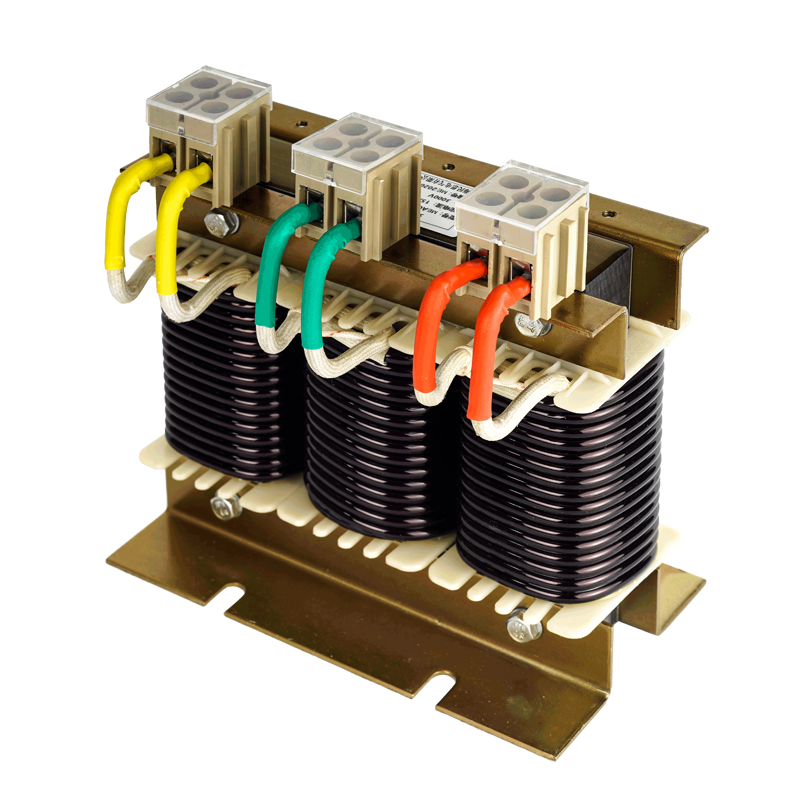

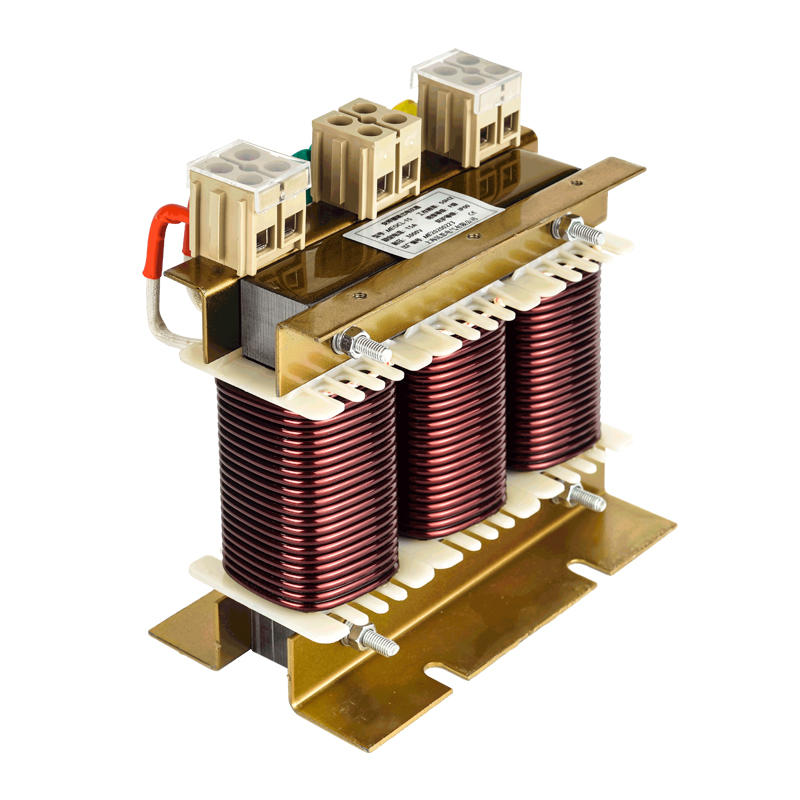

低压并联电抗器
LV-shunt Reactor
产品概述 Product Profile
并联电抗器配套于大功率负载干式阻/感一体式的负载柜。通过调节感性负载和阻性负载的容量可以精确检测船用发电机组的输出功率与带载能力.可协助船厂进行整船验收、系泊试验、船行试验、负荷试验、静态调压性试验、特性试验、调速特性试验、过载保护试验、逆功率和逆电流保护试验、并车试验等。
结构特点 Construction Features
并联电抗器采用高硅优质取向硅钢片.所有绝缘材料及电磁导线采用F级以上。工艺制造具有损耗小、绝缘性主、散热性好、防腐蚀、防潮、抗震力强、安全可靠。
产品型号及技术参数 Model and technical parameters
产品型号 | 额定容量(Kvar) | 系统电压(KV) | 额定频率(HZ) | 额定电流(A) | 额定电感(A) | 外形尺寸(长x宽x高) |
BKSG-1/0.38 | 1 | 0.38 | 50 | 1.515 | 462 | 250x150x180 |
BKSG-2/0.38 | 2 | 0.38 | 50 | 3.03 | 231 | 250x150x200 |
BKSG-3/0.38 | 3 | 0.38 | 50 | 4.54 | 154 | 300x230x300 |
BKSG-5/0.38 | 5 | 0.38 | 50 | 7.58 | 92.4 | 320x260x400 |
BKSG-8/0.38 | 8 | 0.38 | 50 | 12.12 | 57.75 | 400x260x450 |
BKSG-10/0.38 | 10 | 0.38 | 50 | 15.2 | 46.2 | 400x280x500 |
BKSG-20/0.38 | 20 | 0.38 | 50 | 30.3 | 23.1 | 500x300x550 |
BKSG-30/0.38 | 30 | 0.38 | 50 | 45.5 | 15.4 | 500x300x600 |
BKSG-50/0.38 | 50 | 0.38 | 50 | 75.8 | 9.25 | 660x315x750 |
BKSG-100/0.38 | 100 | 0.38 | 50 | 152 | 4.62 | 700x350x750 |
BKSG-200/0.38 | 200 | 0.38 | 50 | 303 | 2.31 | 750x400x800 |
BKSG300/0.38 | 300 | 0.38 | 50 | 454 | 1.54 | 800x450x800 |
备注:此产品为定做产品,根据客户提供技术参数设计加工,详细请咨询公司客服!
