- 额定电压：
- 220V/380/440VAC/690V
- 额定电流：
- 3A~8000A
- 产品优势：
- QZB系列自耦减压变压器适用于交流50Hz，额定电压660V以下，额定输出功率400kw及以下的三相鼠笼型感应电动机，作不频繁操作条件下的降压起动，利用变压器降压的特点，降低电动机的起动电流，以改善电动机起动时对输电网络的影响。
- 应用设备：
- 本系列变压器具有65％(60％)、80％两组起动电压抽头，若需要较小起动转矩时可选用65％(60％)抽头，较大转矩时可选用80％抽头。本变压器可配置在×JZ1、JJ1系列减压起动箱中作为主要配件。

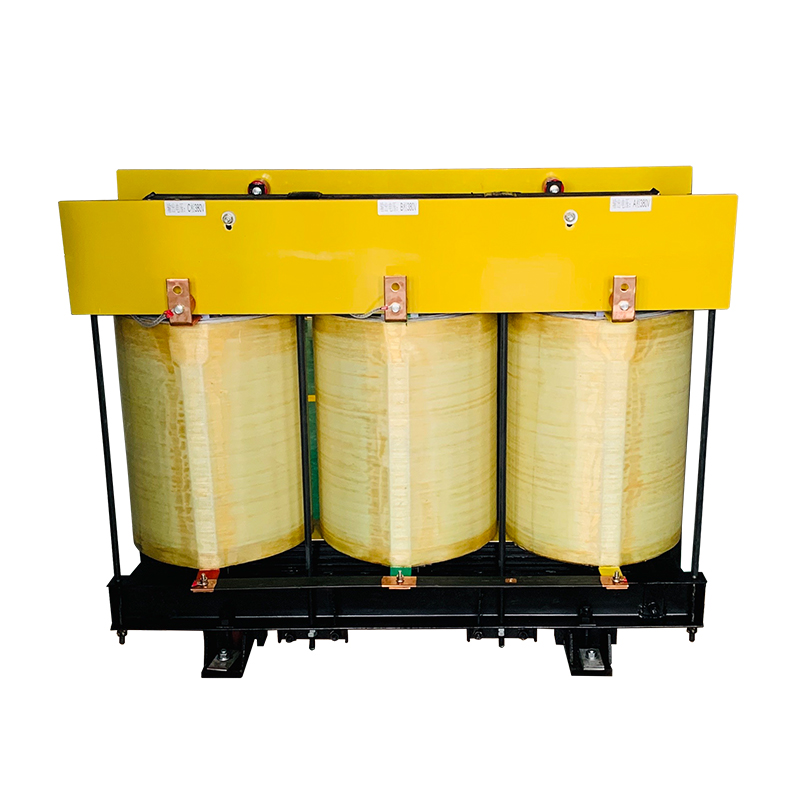

产品介绍
自耦变压器工作原理：
它的绕组一部分是高压边和低压边共用的．另一部分只属于高压边。在一个闭合的铁芯上绕两个或以上的线圈，当一个线圈通入交流电源时（就是初级线圈），线圈中流过交变电流，这个交变电流在铁芯中产生交变磁场，交变主磁通在初级线圈中产生自身感应电动势，同时另外一个线圈（就是次级线圈）中感应互感电动
势。通过改变初、次级的线圈匝数比的关系来改变初、次级线圈端电压，实现电压的变换。
自耦降压变压器适用范围:
QZB系列自耦减压变压器适用于交流50Hz，额定电压660V以下，额定输出功率400kw及以下的三相鼠笼型感应电动机，作不频繁操作条件下的降压起动，利用变压器降压的特点，降低电动机的起动电流，以改善电动机起动时对输电网络的影响。
自耦降压变压器结构特点:
本系列变压器具有65％(60％)、80％两组起动电压抽头，若需要较小起动转矩时可选用65％(60％)抽头，较大转矩时可选用80％抽头。本变压器可配置在×JZ1、JJ1系列减压起动箱中作为主要配件。
自耦变压器与普通变压器的区别:
1、其一次侧与二次侧不仅有磁的联系,而且有电的联系,而普通变压器仅是磁的联系。
2、电源通过变压器的容量是由两个部分组成:即一次绕组与公用绕组之间电磁感应功率,和一次绕组直接传导的传导功 率。
3、由于自耦变绕组是由一次绕组和公用绕组两部分组成,一次绕组的匝数较普通变压器一次绕组匝数和高度及公用绕组电流及产生的漏抗都相应减少,自耦变的短路电抗X自是普通变压器的短路电抗X普的(1-1/k)倍,k为变压器变比。
4、若<1>设有第三绕组,其第三绕组将占用公用绕组容量,影响自耦变运行方式和交换容量。
5、由于<0>中性点必须接地,使继电保护的定植整定和配置复杂化。
6、自耦变压器体积小,重量轻,便于运输,造价低。
自耦变压器技术参数：
系统电压： 100V-1000V
容量： 0.5-100KVA 1-800KVA
温升： 大于60度
耐压： 小于或等于2000V
绝缘电阻： 小于或等于2兆欧姆
自耦变压器型号尺寸参数：
型号外形尺寸(mm)安装尺寸(mm)安装孔K×J
Bmax Dmax Emax A±5 C±5
QZB-14 300 160 240 220 105 10×20
QZB-20 300 160 240 220 105 10×20
QZB-22 300 160 240 220 105 10×20
QZB-28 330 170 275 220 115 10×20
QZB-30 330 170 275 220 115 10×20
QZB-40 330 170 275 220 115 10×20
QZB-45 360 170 290 280 125 10×20
QZB-55 360 170 290 280 125 10×20
QZB-75 400 190 305 280 130 10×20
QZB-100 400 240 325 310 155 12×25
QZB-115 400 240 325 310 155 12×25
QZB-135 420 240 345 310 145 ф12
QZB-155 420 240 345 310 145 ф12
QZB-160 470 280 365 310 155 ф12
QZB-190 470 280 365 310 155 ф12
QZB-225 510 310 370 310 160 ф12
QZB-260 570 315 410 310 155 ф12
QZB-300 570 320 420 310 170 ф12
