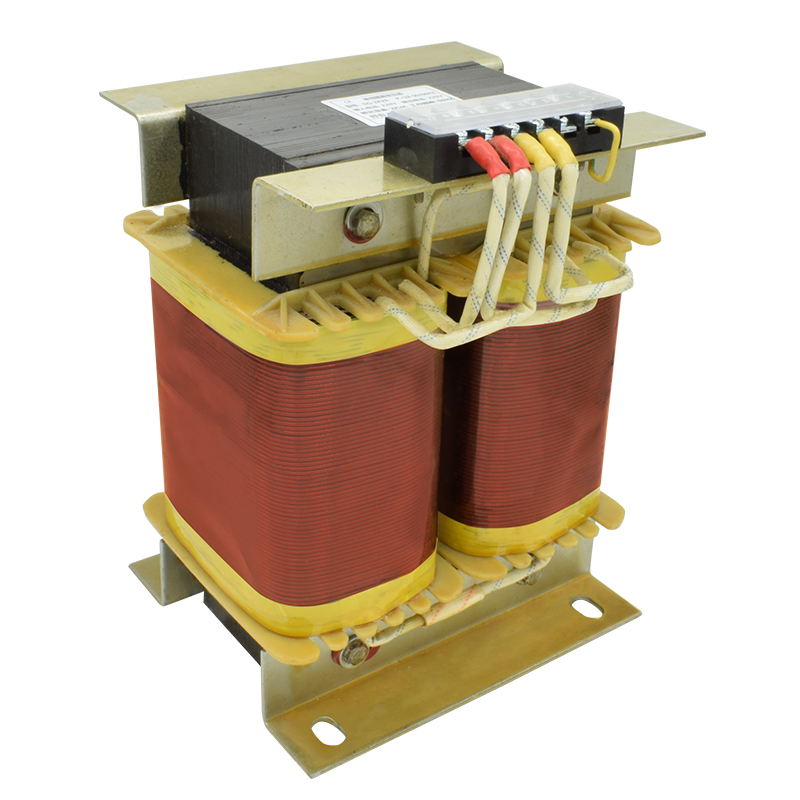

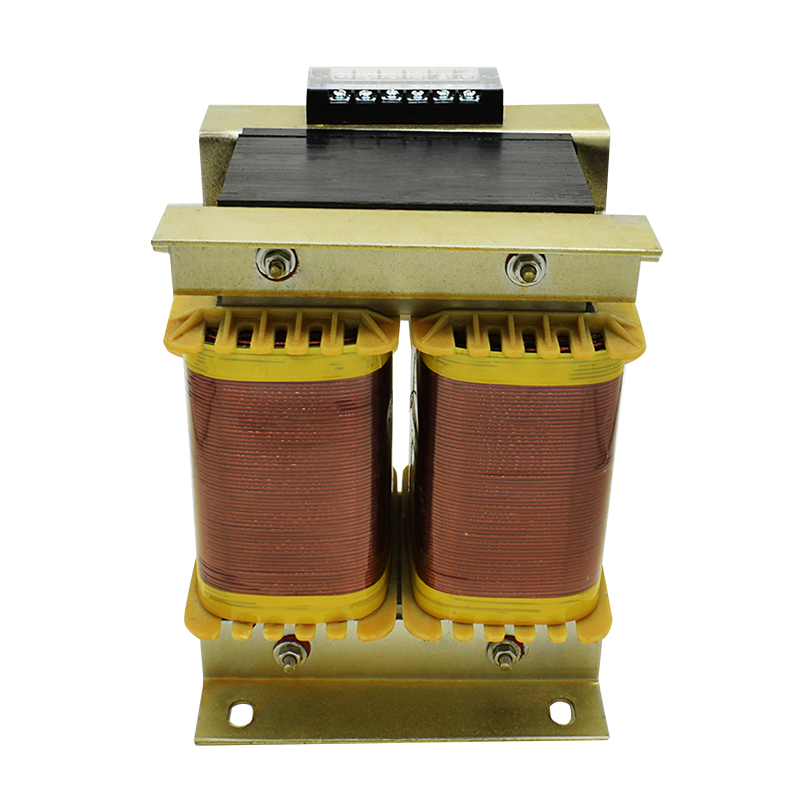

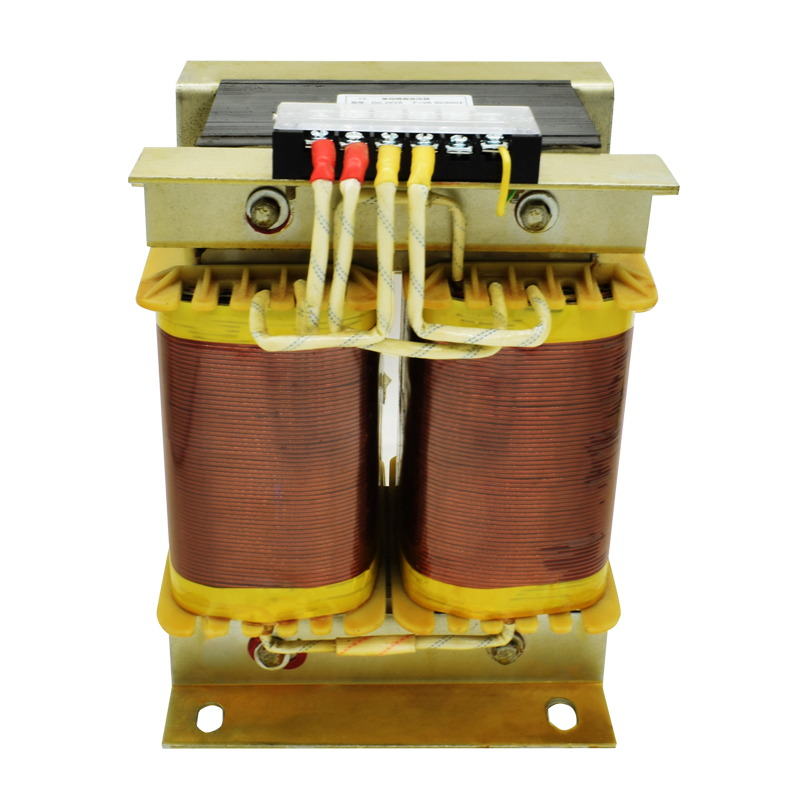

单相隔离变压器
- 额定电压：
- 110V～1000V 50/60HZ
- 额定电流：
- 1～1000kvar
- 产品优势：
- SG系列三相干式变压器广泛适用于交流50或60Hz，电压至660V户内式的电器电源设备之用。
- 应用设备：
- 采用F、H级为基础的绝缘系统，在变压器的整个使用寿命期都保持极佳的电气性能和机械性能。F、H级材料不易老化，耐收缩及抗压缩，加上弹力特强，因此可以确保变压器即使使用数年后线圈仍保持结构紧密，并且能够承受短路的压力。
相关产品
产品介绍
三相干式隔离变压器 Three-phase isolation transformer
产品概述 Product Profile
SG系列三相干式变压器广泛适用于交流50或60Hz，电压至660V户内式的电器电源设备之用。产品的输入、输出电压，联接组别，调节抽头位置，绕组容量分配，次级绕组配备，是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。
结构特点 Construction Features
采用F、H级为基础的绝缘系统，在变压器的整个使用寿命期都保持较佳的电气性能和机械性能。F、H级材料不易老化，耐收缩及抗压缩，加上弹力特强，因此可以确保变压器即使使用数年后线圈仍保持结构紧密，并且能够承受短路的压力。
变压器整体由H级浸渍漆在真空压力下浸渍（VPI),然后在烘箱里高温固化。变压器一般设计成自然风冷，强制风冷可以根据用户要求设计，此时变压器的外形尺寸和重量都会减小。
性能参数 Performance Parameters
1.电压等级：1kV
2.额定容量：1kVA~800kVA
3.联结组别：Dyn11，Yyn0
4.工频耐压：3kV/min
5.绝缘耐热等级：F，H级
6.温升限值：铁芯不超过85K，线圈温升不超过95K

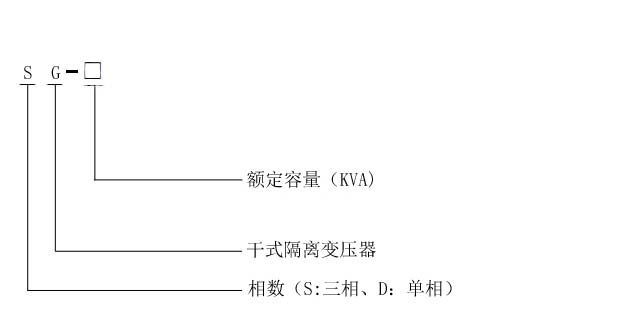

型号含义 Description
技术参数尺寸表 Technical Data Size Chart
| 变压器型号 | 性能参数 Performance Parameters | 外形尺寸 | 安装尺寸 | ||||||
| 空载损耗 W | 负载损耗 W | 重量 kg | L | W | H | A | B | 安装孔 | |
| SG-1KVA | 35 | 75 | 20 | 210 | 170 | 210 | 100 | 90 | 7×12 |
| SG-2KVA | 50 | 95 | 30 | 240 | 190 | 230 | 125 | 120 | 9×15 |
| SG-3KVA | 55 | 125 | 40 | 300 | 180 | 280 | 150 | 120 | 9×15 |
| SG-4KVA | 75 | 150 | 46 | 300 | 200 | 280 | 150 | 120 | 11×18 |
| SG-5KVA | 75 | 175 | 50 | 300 | 200 | 280 | 150 | 120 | 11×18 |
| SG-6KVA | 95 | 190 | 57 | 300 | 220 | 280 | 150 | 140 | 11×18 |
| SG-7KVA | 120 | 200 | 68 | 300 | 240 | 280 | 150 | 160 | 11×18 |
| SG-8KVA | 140 | 230 | 75 | 360 | 230 | 330 | 200 | 140 | 11×18 |
| SG-9KVA | 140 | 240 | 83 | 360 | 230 | 330 | 200 | 140 | 11×18 |
| SG-10KVA | 160 | 250 | 90 | 360 | 230 | 330 | 200 | 155 | 11×18 |
| SG-12KVA | 190 | 400 | 110 | 420 | 230 | 380 | 250 | 140 | 11×18 |
| SG-15KVA | 190 | 400 | 120 | 420 | 230 | 380 | 250 | 140 | 11×18 |
| SG-20KVA | 220 | 460 | 150 | 480 | 250 | 380 | 300 | 160 | 14 |
| SG-25KVA | 280 | 600 | 180 | 550 | 350 | 460 | 300 | 300 | 14 |
| SG-30KVA | 350 | 760 | 210 | 570 | 360 | 620 | 350 | 300 | 14 |
| SG-40KVA | 400 | 850 | 260 | 610 | 370 | 680 | 350 | 300 | 14 |
| SG-50KVA | 450 | 1060 | 290 | 645 | 370 | 710 | 350 | 300 | 14 |
| SG-60KVA | 520 | 1260 | 340 | 700 | 370 | 710 | 400 | 300 | 14 |
| SG-80KVA | 650 | 1460 | 400 | 735 | 380 | 760 | 400 | 300 | 14 |
| SG-100KVA | 800 | 1670 | 530 | 780 | 400 | 860 | 500 | 350 | 14 |
| SG-150KVA | 600 | 2250 | 590 | 930 | 450 | 820 | 550 | 400 | 14 |
| SG-200KVA | 700 | 2680 | 760 | 960 | 450 | 970 | 550 | 400 | 14 |
| SG-250KVA | 810 | 2920 | 920 | 1050 | 450 | 980 | 660 | 400 | 14 |
| SG-315KVA | 990 | 3670 | 1080 | 1080 | 550 | 1060 | 660 | 500 | 14 |
| SG-400KVA | 1100 | 4220 | 1270 | 1130 | 550 | 1170 | 660 | 550 | 14 |
| SG-500KVA | 1310 | 5170 | 1650 | 1275 | 650 | 1255 | 660 | 600 | 14 |
| SG-630KVA | 1510 | 6220 | 1850 | 1330 | 650 | 1255 | 660 | 600 | 14 |
| SG-800KVA | 1710 | 7360 | 2210 | 1440 | 650 | 1285 | 820 | 600 | 14 |
